1海床基整体介绍
TRBM200是一款坐底式在线海床基观测系统，它最多可搭载7个在线传输的传感器。海床基的系统可以搭载RDI WorkHorse或Nortek系列ADCP传感器，Seabird或RBR系列CTD及溶解氧传感器，Nortek小威龙II（ADV）传感器，水听器和水下摄影机等设备；可实现这些传感器的在线观测并可外接微波、因特网网或卫星通讯系统实时将数据传输至陆地接收站；也可根据用户需求改装，实现其他传感器的在线实时观测。海床基的最大传输距离10km以上，传输速率不小于20Mbps，也可根据用户需求改装实现更长距离的传输。海床基配备公司最新研制出水定位系统，当海床基出水后，定位系统自动通过2G/4G信号将海床基位置推送到指定手机号或网站。海床基配备BPS-200声学定位应答器，当海床基出现突发情况，可通过该定位器寻找并精确定位出海床基的GPS位置。

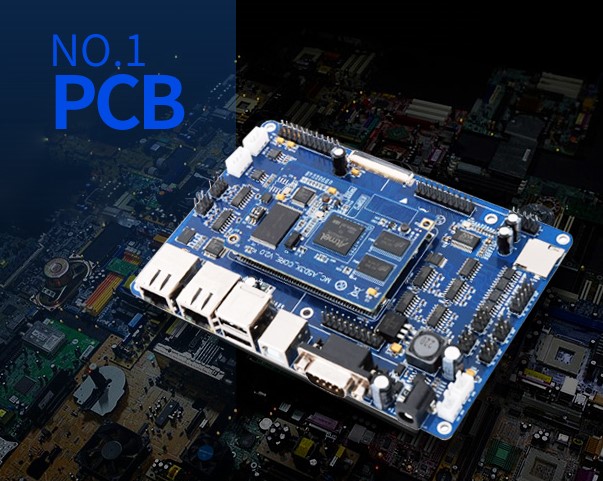

2采集控制模块
海床基信号系统硬件设备两部分，即水下采集模块和水上接收模块。CPU采用先进的ARM主控芯片，最多支持外设四种海洋水文传感器。传感器信息通过RS232电缆传送至采集模块，采集模块将传感器的信息进行整合、打包，通过光纤将信息传输至水上接收模块。默认设置连接三种传感器，功耗20W，采集频率为1S更新一次光纤接收端的信息。
设备采用ARM进行传感器数据采集和整合，在同一设备上集成了多种设备，其中包括4个传感器串口，1套4G模块，1套LAN通信模块。由于设备在水下工作，对可靠性要求较高，故设备内部采用一主一备的设计，默认主设备在工作，主设备发生故障后由水上设备控制切换到备用设备，主备系统完全独立运行互不干扰，可以大大提高可靠性。
3电缆水密装置

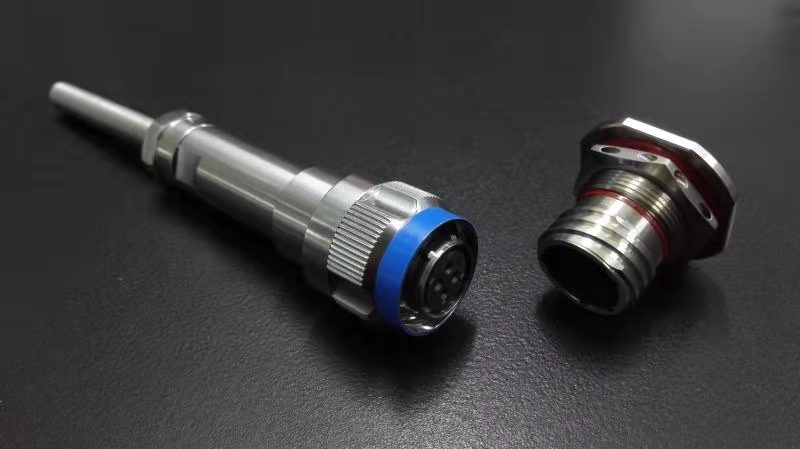

连接器
浅海仪器设备的电信号及小动力电能连接传输，可实现湿插拔，工作水深可达400米，过电能力好，底座采用不锈钢316L。
光电复合连接器满足深海仪器设备的光、电信号的传输需求，连接器配合线缆形成组件，插座连接器采用法兰型式，固定密封强度高；壳体搭配不锈钢316L
光电复合缆
自我开发设计的海床基专用复合缆，专门用于海床基和甲板单元之间的供电和数据信号交流传输。
部件构造 电缆线 光纤 凯夫拉填充及编织钢丝铠装 外护套耐水解TPU
导体:多股超细精绞镀锡铜丝，符合VDE0295 CLASS标准绝缘
绝缘:特殊混合PE绝缘
产品特征: 防水抗扭，耐寒，防油，抗拉抗紫外线，耐磨，抗撕裂
4密封舱
1. 部件名称 海床基水下控制电路密封舱
2. 部件特点 钛合金TC4 C材质抗压能力强，耐海水腐蚀，有效保护电路采集单元
3. 工作压力2MPa
4. 密封 采用侧向双密封圈工艺，顶端螺丝固定，密封圈材质丁晴橡胶
